5
4
3
2
1
myofibrilles
mitochondrie
fibre musculaire
récepteur à l'Ach (acétylcholine)
neurotransmetteurs (neuromédiateurs) ex: acétylcholine
vésicule présynaptique contenant les neurotransmetteurs
extrémité (ou bouton) présynaptique
légendes
mesage nerveux électrique fibre musculaire
mesage nerveux chimiqe (fente synaptique)
mesage nerveux électrique axone du motoneurone

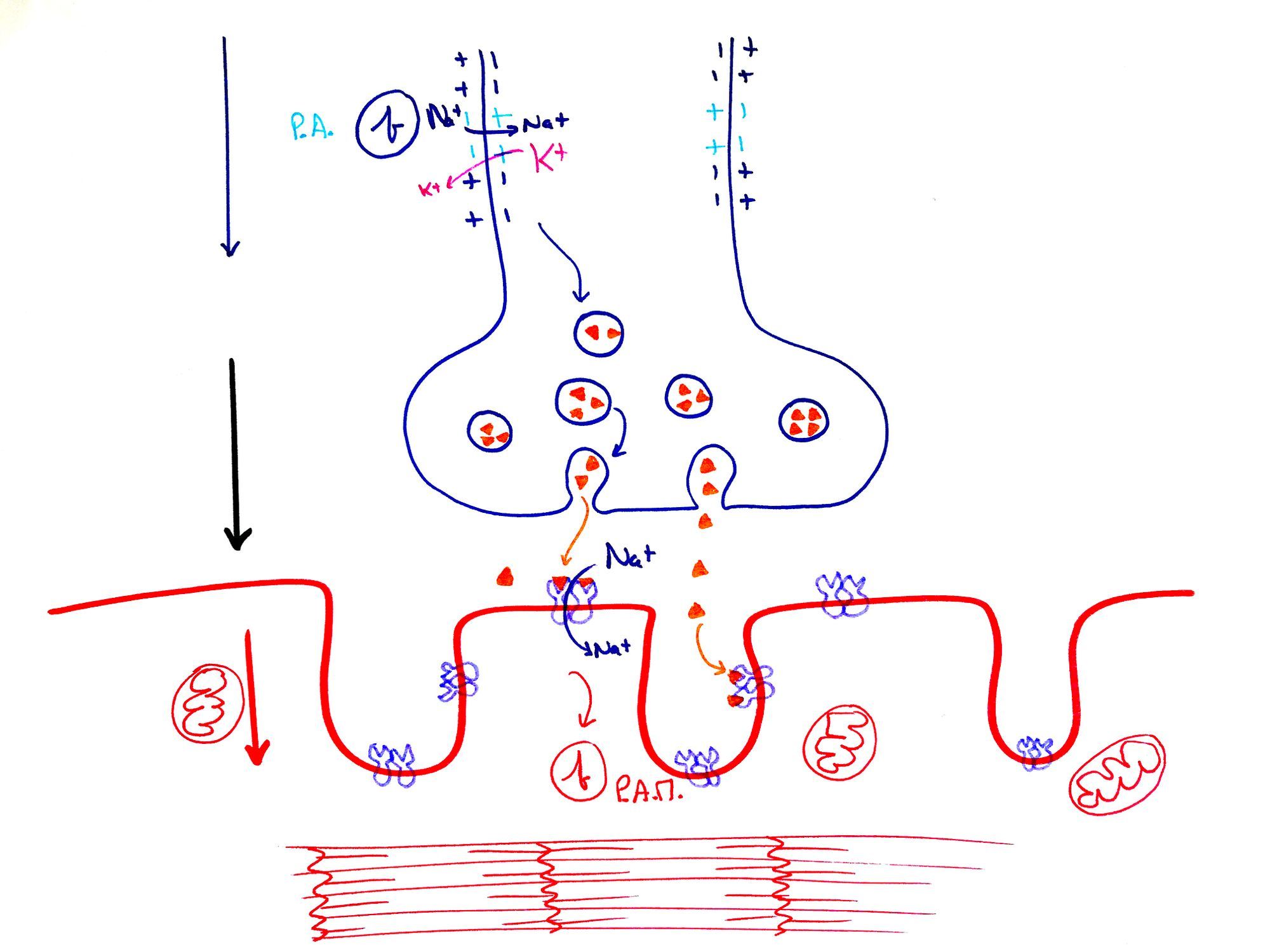

schéma bilan d'une synapse neuro-musculaire
